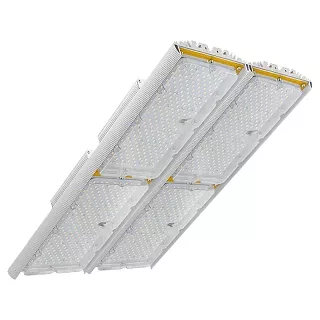

Взрывозащищённый светодиодный светильник Diora Unit2 2Ex (300–340 Вт)

Описание

Diora Unit2 2Ex (300–340 Вт) — серия мощных взрывозащищённых светодиодных светильников для освещения производственных помещений, технологических площадок и объектов промышленной инфраструктуры, где предъявляются специальные требования к безопасности электрооборудования.

Светильники предназначены для промышленного освещения предприятий нефтегазовой, нефтехимической, химической и перерабатывающей промышленности. Возможность их применения в конкретной взрывоопасной зоне определяется действующей маркировкой взрывозащиты, технической документацией производителя и требованиями проекта.

В товарную группу объединены 60 модификаций с заводскими обозначениями мощности 300 и 340 Вт. Световой поток по наименованиям моделей составляет от 41 000 до 54 000 лм. Такое оборудование может рассматриваться для освещения крупных производственных пространств, технологических установок, промышленных площадок и рабочих зон с увеличенной монтажной высотой.

Модельный ряд включает пять вариантов кривой силы света (КСС): косинусную Д, широкую боковую ШБ, концентрированную К30, глубокую Г90 и К60. Для каждой комбинации мощности и КСС предусмотрены три цветовые температуры — 3000, 4000 и 5000 К — и два варианта крепления: консоль и поворотная лира.

Различные оптические исполнения позволяют учитывать геометрию освещаемого пространства, расположение оборудования, монтажную высоту и требования к распределению света.

Светильники могут использоваться при строительстве новых промышленных объектов, реконструкции производственных помещений и модернизации действующих систем освещения при соответствии характеристик оборудования условиям эксплуатации.

Особенность исходной номенклатуры: для части моделей с обозначением 300 Вт в полях мощности указано 310 Вт, а для исполнений с обозначением 340 Вт — 350 Вт. В данной карточке сохранены заводские наименования и артикулы; фактическую номинальную мощность необходимо уточнять по паспорту конкретного исполнения.

Модельный ряд и световой поток

В товарной группе объединены светильники с обозначениями мощности 300 и 340 Вт.

Световой поток зависит от выбранной КСС.

Для отдельных исполнений 300 Вт с КСС Д в исходных полях производителя имеются расхождения по мощности и световому потоку. Подробности приведены в примечаниях к таблице артикулов.

Diora Unit2 2Ex 300 Вт — взрывозащищённый светодиодный светильник, представленный пятью оптическими исполнениями.

Модель с косинусной КСС Д имеет заявленный в наименовании световой поток 44 000 лм. Исполнение с широкой боковой КСС ШБ — 46 000 лм, с концентрированной К30 — 48 000 лм. Светильники с глубокой Г90 и К60 имеют световой поток 41 000 лм.

Пять вариантов светораспределения позволяют рассматривать различные схемы освещения производственных цехов, технологических установок, площадок обслуживания оборудования, промышленных территорий и рабочих зон.

При выборе необходимо учитывать не только общий световой поток, но и его распределение по освещаемой поверхности.

Diora Unit2 2Ex 340 Вт — светильник с пятью оптическими исполнениями и заявленным световым потоком от 48 000 до 54 000 лм.

Для косинусной КСС Д предусмотрено 50 000 лм, для широкой боковой ШБ — 51 000 лм, для концентрированной К30 — 54 000 лм. Исполнения с Г90 и К60 имеют световой поток 48 000 лм.

Максимальный световой поток в рассматриваемой группе предусмотрен у модели с обозначением 340 Вт и концентрированной КСС К30.

Светильники могут применяться для освещения крупных производственных объектов, технологических площадок и помещений со значительной высотой установки при соответствии характеристик требованиям проектной документации.

Выбор между моделями 300 и 340 Вт выполняется на основании требуемой освещённости, размеров освещаемой зоны, монтажной высоты, оптического исполнения и характеристик технологических конструкций.

Высокий световой поток не гарантирует необходимую освещённость конкретной рабочей поверхности без учёта КСС и схемы размещения светильников.

При проектировании учитываются возможные препятствия распространению света: трубопроводы, колонны, резервуары, эстакады, технологическое оборудование и инженерные коммуникации.

Светотехнический расчёт позволяет определить рациональное количество светильников и избежать избыточного потребления электроэнергии.

Класс и маркировка взрывозащиты

Светильники Diora Unit2 2Ex предназначены для применения на промышленных объектах, где установлены требования к взрывозащите электрооборудования.

В технических материалах семейства Unit 2Ex встречается газовая маркировка 2Ex mc nA IIC T4/T5/T6 Gc X. Однако её применимость к моделям Unit2 2Ex (300–340 Вт), действующий температурный класс и специальные условия эксплуатации должны подтверждаться сертификатом и паспортом конкретной модификации.

Оборудование может рассматриваться для использования во взрывоопасных зонах при соответствии его маркировки классификации зоны и характеристикам взрывоопасной среды.

Зона 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Зона 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Применение оборудования в зоне 22 допускается только при наличии соответствующей подтверждённой пылевой взрывозащиты. Газовая маркировка взрывозащиты сама по себе не подтверждает пригодность светильника для пылевой среды.

При подборе проверяются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимый диапазон температур окружающей среды и специальные условия безопасного применения.

Необходимо учитывать требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Окончательное решение о возможности применения выбранного артикула во взрывоопасной зоне принимается на основании действующей маркировки взрывозащиты и технической документации производителя.

Кривые силы света Diora Unit2 2Ex

В товарной группе Diora Unit2 2Ex (300–340 Вт) представлены пять вариантов кривой силы света.

Косинусная Д. Обеспечивает широкое распределение светового потока. Может использоваться для общего освещения производственных помещений, технологических участков и промышленных площадок.

Широкая боковая ШБ. Предусматривает боковое распределение света. Может рассматриваться для освещения вытянутых производственных пространств, технологических проходов, промышленных проездов и площадок, где требуется соответствующая форма светораспределения.

Концентрированная К30. Предназначена для направленного освещения отдельных рабочих поверхностей, оборудования и технологических зон. При подборе учитываются высота установки, расстояние до освещаемой поверхности и размеры участка.

Глубокая Г90. Используется в схемах направленного освещения производственных и технологических пространств. Выбор выполняется с учётом характеристик фотометрического распределения светового потока.

К60. В номенклатуре производителя обозначена как «глубокая К60». Представляет собой отдельное оптическое исполнение, характеристики которого необходимо оценивать по фотометрическим данным конкретной модели.

Все пять вариантов КСС представлены для моделей с обозначениями 300 и 340 Вт.

При освещении крупных промышленных объектов необходимо учитывать возможное затенение рабочих поверхностей трубопроводными эстакадами, производственным оборудованием, колоннами, резервуарами и другими конструкциями.

Использование IES-файлов производителя позволяет выполнить светотехнический расчёт и сравнить варианты светораспределения для конкретной схемы размещения оборудования.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit2 2Ex (300–340 Вт) представлены с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться на промышленных объектах, где проектом предусмотрены соответствующие характеристики световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, рабочих зон, технологических участков и промышленных площадок.

5000 К — белый свет более холодного оттенка. Может применяться в промышленных системах освещения с соответствующими проектными требованиями.

Для каждого оптического исполнения доступны варианты с цветовой температурой 3000, 4000 и 5000 К.

Выбор выполняется с учётом назначения объекта, особенностей зрительной работы персонала и требований проектной документации.

Модификации и артикулы Diora Unit2 2Ex (300–340 Вт)

В товарную группу включены 60 модификаций, объединённых в таблице из десяти строк.

Каждая строка соответствует определённой комбинации обозначения мощности и КСС. Для неё представлены три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Каждое исполнение имеет отдельный артикул производителя, который следует указывать в технической спецификации и при оформлении заказа.

Способы крепления

Взрывозащищённые светильники Diora Unit2 2Ex (300–340 Вт) представлены с двумя вариантами крепления: консольным и поворотной лирой.

Консольное крепление. Предназначено для размещения оборудования на совместимых кронштейнах и опорных элементах.

Такое исполнение может применяться при освещении промышленных территорий, технологических площадок, производственных проездов и других участков с соответствующими условиями эксплуатации.

При выборе необходимо учитывать присоединительные размеры, массу светильника, характеристики кронштейна, ветровые и другие расчётные нагрузки.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности и выбирать направление светового потока.

Такое исполнение может использоваться при размещении на совместимых металлических основаниях, балках и других конструкциях, предусмотренных проектом.

Для мощных светильников особое значение имеют надёжность крепления, допустимая нагрузка на несущую конструкцию и соблюдение требований производителя к установке оборудования.

При размещении во взрывоопасной зоне необходимо соблюдать условия, указанные в технической документации, включая требования к электрическому подключению и специальным условиям безопасной эксплуатации.
