Консольный светодиодный светильник Diora Skat 125
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Skat 125 — консольный светодиодный светильник мощностью 125 Вт со световым потоком 20 000 лм, предназначенный для освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных территорий и промышленных объектов.
Модель выпускается с шестью вариантами кривой силы света (КСС): ШБ1, ШБ2, ШБ3, ШБ4, ШК и ШО. Для каждого оптического исполнения предусмотрены три значения цветовой температуры — 3000, 4000 и 5000 К. Всего модель объединяет 18 модификаций, различающихся светораспределением и оттенком белого света.
В линейке Diora Skat светильник мощностью 125 Вт занимает положение между моделями 100 и 150 Вт. По сравнению с Diora Skat 100 световой поток увеличен на 4000 лм. Это позволяет рассматривать модель для осветительных установок с более высокими требованиями к освещению, сохраняя возможность выбора необходимой оптической системы.
Конструкция и технические особенности

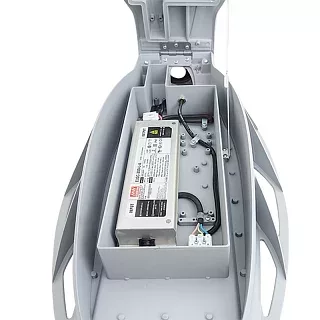

Diora Skat 125 выполнен в корпусе из окрашенного алюминия. Конструкция объединяет светодиодные источники света, оптическую систему и электронный блок питания. Защитная оптическая часть выполнена из поликарбоната.
Алюминиевый корпус обеспечивает размещение электрических компонентов и отвод тепла от светодиодных модулей. При эксплуатации светильника необходимо учитывать условия окружающей среды, особенности установки и требования к электрическому подключению.
Степень защиты IP66 предусматривает пыленепроницаемость корпуса и защиту от сильных водяных струй. Такое исполнение позволяет применять оборудование в системах наружного освещения при соблюдении установленных условий эксплуатации.
Габариты Diora Skat 125 составляют 685 × 350 × 135 мм, масса — 10,5 кг. Эти параметры учитываются при выборе опоры и консольного кронштейна, а также при расчёте нагрузок на несущие элементы осветительной установки.

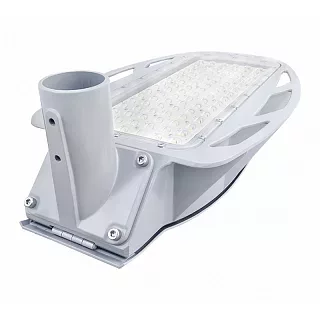

Светильник предназначен для консольного крепления. При его размещении учитываются высота опоры, вылет кронштейна, направление светового потока и геометрия освещаемой территории.
Оптические исполнения и особенности КСС
Для Diora Skat 125 предусмотрено шесть вариантов светораспределения. Они позволяют выбирать пространственное распределение силы света с учётом расположения оборудования и характеристик освещаемого объекта.
| КСС | Тип светораспределения | Особенности |
|---|---|---|
| ШБ1 | Широкая боковая | Первый вариант бокового светораспределения |
| ШБ2 | Широкая боковая | Второй вариант бокового светораспределения |
| ШБ3 | Широкая боковая | Третий вариант бокового светораспределения |
| ШБ4 | Широкая боковая | Четвёртый вариант бокового светораспределения |
| ШК | Широкая круглосимметричная | Распределение силы света вокруг оптической оси |
| ШО | Широкая осевая | Широкое распределение силы света относительно осевого направления |
ШБ1, ШБ2, ШБ3 и ШБ4 относятся к широкой боковой КСС, но имеют различные фотометрические характеристики. Они используются при подборе освещения для дорог, проездов и других протяжённых участков, где расположение опор относительно освещаемой поверхности влияет на распределение света.
Выбор между четырьмя вариантами выполняется на основании светотехнического расчёта. При этом учитываются ширина проезжей части, монтажная высота, расстояние между опорами и положение консольного светильника.
ШК — широкая круглосимметричная КСС. Такое оптическое исполнение может применяться для освещения открытых площадок, где требуется соответствующее распределение силы света относительно оптической оси.
ШО — широкая осевая КСС. Она позволяет учитывать направление распределения света при организации освещения проездов, транспортных площадок и территорий с определённой схемой расположения оборудования.
Независимо от выбранного типа КСС номинальный световой поток Diora Skat 125 составляет 20 000 лм. При этом распределение освещённости на поверхности будет различаться в зависимости от оптики.
Цветовая температура и доступные модификации
Diora Skat 125 выпускается с тремя вариантами коррелированной цветовой температуры.
3000 К — тёплый белый свет. Такое исполнение может использоваться на объектах, где предусмотрен соответствующий оттенок искусственного освещения.
4000 К — нейтральный белый свет, применяемый в системах наружного освещения городской и транспортной инфраструктуры.
5000 К — белый свет более холодного оттенка, который может использоваться для освещения промышленных и транспортных территорий.
Каждая из шести оптических систем представлена со всеми тремя значениями цветовой температуры.
| КСС | Цветовая температура, К | Артикулы |
|---|---|---|
| ШБ1 | 3000 / 4000 / 5000 | DS125-ShB1-3K-C / DS125-ShB1-4K-C / DS125-ShB1-5K-C |
| ШБ2 | 3000 / 4000 / 5000 | DS125-ShB2-3K-C / DS125-ShB2-4K-C / DS125-ShB2-5K-C |
| ШБ3 | 3000 / 4000 / 5000 | DS125-ShB3-3K-C / DS125-ShB3-4K-C / DS125-ShB3-5K-C |
| ШБ4 | 3000 / 4000 / 5000 | DS125-ShB4-3K-C / DS125-ShB4-4K-C / DS125-ShB4-5K-C |
| ШК | 3000 / 4000 / 5000 | DS125-ShK-3K-C / DS125-ShK-4K-C / DS125-ShK-5K-C |
| ШО | 3000 / 4000 / 5000 | DS125-ShO-3K-C / DS125-ShO-4K-C / DS125-ShO-5K-C |
Все 18 модификаций имеют мощность 125 Вт, световой поток 20 000 лм и консольный способ крепления.
При заказе выбираются тип КСС и цветовая температура. Конкретный артикул определяется их сочетанием.
Технические характеристики
Применение
Diora Skat 125 предназначен для осветительных установок, где необходим световой поток 20 000 лм и предусмотрено консольное размещение оборудования.
Одним из основных направлений применения является освещение автомобильных дорог, городских улиц и внутриплощадочных проездов. Наличие четырёх вариантов широкой боковой КСС позволяет подбирать оптическое исполнение с учётом ширины дороги и расположения опор относительно проезжей части.
Для парковочных территорий и открытых площадок могут рассматриваться модификации с КСС ШК и ШО. Конкретный вариант выбирается по результатам расчёта освещения, учитывающего геометрию участка и требуемые показатели равномерности.
На промышленных предприятиях Diora Skat 125 может использоваться для освещения подъездных путей, внутренних транспортных маршрутов, открытых складских площадок и зон движения грузового транспорта. При этом учитываются особенности эксплуатации объекта, расположение производственных зданий и инженерных сооружений.
Светильник также может применяться при модернизации существующих систем наружного освещения. При замене оборудования проверяются совместимость с консольными кронштейнами, параметры электрической сети и светотехнические характеристики новой установки.
Выбор модели, количества светильников и схемы их размещения выполняется с учётом действующих нормативных требований.
Преимущества практического использования
Световой поток 20 000 лм. Модель обеспечивает световую отдачу 160 лм/Вт и позволяет подбирать оборудование для объектов с соответствующими требованиями к освещению.
Шесть вариантов КСС. Четыре боковых, круглосимметричная и осевая оптические системы позволяют учитывать особенности расположения светильников относительно освещаемой поверхности.
Три значения цветовой температуры. Исполнения 3000, 4000 и 5000 К позволяют выбирать тёплый, нейтральный или более холодный оттенок белого света.
Степень защиты IP66. Конструкция предусматривает защиту электрических компонентов от пыли и сильных водяных струй.
Алюминиевый корпус. Окрашенная алюминиевая конструкция обеспечивает размещение светодиодных модулей, оптической системы и источника питания.
Консольное исполнение. Светильник предназначен для установки на соответствующих кронштейнах опор наружного освещения.
Купить Консольный светодиодный светильник Diora Skat 125
В НПО «Легион» можно заказать консольный светодиодный светильник Diora Skat 125 мощностью 125 Вт со световым потоком 20 000 лм.
Для заказа предусмотрены 18 модификаций с КСС ШБ1, ШБ2, ШБ3, ШБ4, ШК и ШО и цветовой температурой 3000, 4000 или 5000 К.
При подборе оборудования учитываются характеристики освещаемого объекта, требования к светораспределению, высота установки, параметры опор и консольных кронштейнов, особенности электроснабжения и условия эксплуатации.
НПО «Легион» поставляет светодиодные светильники Diora Skat для строительства и модернизации систем наружного освещения дорог, городских территорий, транспортных и промышленных объектов.
