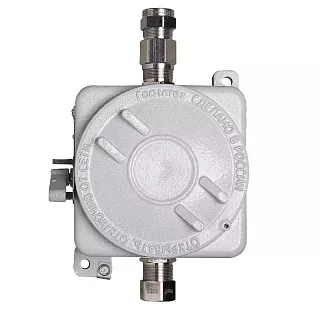

Взрывозащищенная клеммная коробка ЩОРВА151512 из алюминия
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВА151512 предназначена для размещения клеммных зажимов и организации электрических соединений.
Внутренние размеры 124×124×84 мм позволяют сформировать более вместительную клеммную сборку по сравнению с компактными типоразмерами ЩОРВА121211 и ЩОРВА131313.
Для модели предусмотрена установка клеммных зажимов для проводников номинальным сечением от 2,5 до 35 мм². Максимальное количество зависит от выбранного типоразмера зажима и составляет от 5 до 16 штук.
Монтажная панель
| Исполнение | Размер A × B, мм | Размер a × b, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель ЩА1515А | 100 × 100 | 80 × 60 | 0,05 |
| Панель из нержавеющей стали ЩА1515Н | 100 × 100 | 80 × 60 | 0,16 |
Для ЩОРВА151512 предусмотрена монтажная панель размером 100×100 мм с установочными размерами 80×60 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А / сторона В, шт. |
|---|---|
| 01 | 5 / 5 |
| 1 | 4 / 4 |
| 2 | 3 / 3 |
| 3 | 2 / 2 |
| 4 | 2 / 2 |
| 5 | 1 / 1 |
Для ЩОРВА151512 количество кабельных вводов зависит от их типоразмера. Для кода 01 рекомендуется до 5 вводов на каждой из сторон А и В, для кода 1 — до 4, для кода 2 — до 3, для кодов 3 и 4 — до 2, для кода 5 — по одному вводу.
Максимальное количество клеммных зажимов
| Тип клеммного зажима | Номинальное сечение проводника, мм² | Номинальный ток, А | Максимальное количество, шт. |
|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 16 |
| AVK 4 | 4 | 25 | 14 |
| AVK 6 | 6 | 36 | 10 |
| AVK 10 | 10 | 50 | 8 |
| AVK 16 | 16 | 67 | 7 |
| AVK 35 | 35 | 111 | 5 |
Для проводников сечением 2,5 мм² в корпусе можно разместить до 16 клеммных зажимов. При использовании зажимов для проводников 35 мм² максимальное количество составляет 5 штук.
Технические характеристики
Применение
ЩОРВА151512 подходит для клеммных сборок, где требуется разместить несколько групп проводников различного сечения в компактном алюминиевом корпусе.
При подборе учитываем количество соединений, номинальное сечение проводников, требуемое число клеммных зажимов, типоразмер кабельных вводов и стороны их размещения.
Преимущества практического использования
Внутренние размеры 124×124×84 мм позволяют разместить до 16 клеммных зажимов AVK 2,5 или использовать зажимы для проводников сечением до 35 мм².
Для кабельных вводов кода 01 предусмотрено размещение до 5 вводов по стороне А и до 5 по стороне В.
Монтажная панель размером 100×100 мм доступна в алюминиевом и нержавеющем исполнении.
Следующий типоразмер — ЩОРВА171712 с внешними габаритами 175×175×129,5 мм и внутренними размерами 146×146×89 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВА151512 из алюминия
Мы можем подобрать ЩОРВА151512 под конкретную клеммную сборку. Для заказа укажите количество и номинальное сечение проводников, требуемое количество клеммных зажимов, количество кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
