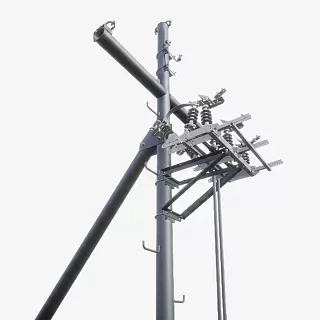

Промежуточная опора Пт10-1-Мт

Описание

Промежуточная опора Пт10-1-Мт — металлическая трубчатая опора для воздушных линий электропередачи напряжением 6–10 кВ, предназначенная для установки на прямолинейных участках трассы. Обеспечивает поддержание проводов на заданной высоте и восприятие вертикальных и поперечных нагрузок от массы проводов, ветра и гололёда.

Изделие входит в линейку опор ВЛ 6–10 кВ из бурильных и отработанных труб и применяется при строительстве и реконструкции распределительных сетей.

Назначение и область применения

Промежуточная опора Пт10-1-Мт используется:

• на прямых участках ВЛ 6–10 кВ;
• в распределительных сетях населённых пунктов;
• на промышленных и инфраструктурных объектах;
• при новом строительстве и модернизации ВЛ.

Опора не воспринимает значительные продольные усилия тяжения (в отличие от анкерных и концевых опор) и работает преимущественно как поддерживающая конструкция.

Технические характеристики

Тип: промежуточная опора.
Класс линии: ВЛ 6–10 кВ.

Стойка:

• Высота — 9000 мм.
• Профиль — 146 × 8 мм.

Траверса:

• Длина — 1930 мм.
• Профиль — 146 × 8 мм.

Защитное покрытие:

• горячее цинкование;
• порошковое / полимерное окрашивание.

Расчётный срок службы: до 30 лет.

Конструкция и материалы

Опора выполнена в виде стальной трубчатой конструкции с траверсой для крепления изоляторов и линейной арматуры.

Материалы изготовления:

• конструкционная низколегированная сталь (в том числе 09Г2С);
• бурильные и электросварные трубы.

Трубчатое исполнение обеспечивает:

• высокую прочность при умеренной массе;
• удобство транспортировки и монтажа;
• устойчивость к ветровым нагрузкам.

Антикоррозионная защита

Для эксплуатации на открытом воздухе применяется комплексная защита:

• горячее цинкование по ГОСТ 9.307;
• при необходимости — порошковое или полимерное окрашивание.

Такая система повышает стойкость к атмосферной и промышленной коррозии.

Монтаж и эксплуатация

Установка выполняется по проектной документации ВЛ с учётом:

• типа грунтов и фундамента;
• ветрового и гололёдного района;
• требуемых габаритов до земли и пересекаемых объектов.

Рекомендуется периодический осмотр состояния покрытия и узлов крепления.

Комплектация

Стандартная поставка включает:

• стойку опоры;
• траверсу;
• крепёжные элементы;
• защитное покрытие.

Возможны индивидуальные исполнения по КД заказчика.

Нормативная база

Изготовление и расчёт опор выполняются с учётом всех требований.

СП:

• СП 16.13330 «Стальные конструкции».
• СП 20.13330 «Нагрузки и воздействия».
• СП 22.13330 «Основания и фундаменты».

ГОСТ:

• ГОСТ 19281 — прокат из стали 09Г2С.
• ГОСТ 9.307 — горячее цинкование.
• ГОСТ 8732, 8734 — стальные трубы.

Отраслевые документы:

• ПУЭ (7-е издание).
• СО 153-34.20.121-2006.
• РД 34.20.504-94.

Преимущества опоры Пт10-1-Мт

• Надёжная поддержка проводов на прямых участках ВЛ.
• Долговечная антикоррозионная защита.
• Оптимальное соотношение массы и прочности.
• Совместимость с типовой линейной арматурой 6–10 кВ.
• Срок службы до 30 лет.
