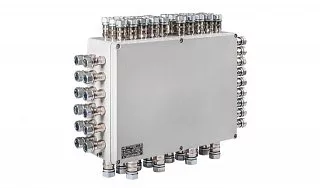

Взрывозащищенная клеммная коробка КНВ-У 20.30.12 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 20.30.12 из низкоуглеродистой стали предназначена для соединения, разветвления и распределения электрических цепей в промышленных электроустановках. Модель применяется в системах автоматизации, контроля, сигнализации и управления технологическими процессами, где требуется использование оборудования во взрывозащищённом исполнении.
Коробка имеет прямоугольный корпус габаритами 200 × 300 × 120 мм. Сочетание увеличенной глубины и удлинённой формы позволяет организовать размещение нескольких групп клеммного оборудования, предусмотрев пространство для подключения кабелей и внутренней прокладки проводников.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, обеспечивающим антикоррозионную защиту.
В стандартном исполнении внутри устанавливается монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она предназначена для размещения клеммного оборудования, состав и расположение которого определяются электрической схемой, количеством подключаемых цепей и характеристиками проводников.
Глубина корпуса 120 мм предоставляет дополнительные возможности для внутренней компоновки. При подборе оборудования учитываются высота клеммных терминалов, необходимое пространство для подключения проводников, радиусы их изгиба и доступность соединений при техническом обслуживании.
Прямоугольная конструкция позволяет последовательно разместить клеммные блоки и распределить подключения по функциональным группам. Кабельные вводы могут располагаться на разных сторонах корпуса в соответствии с согласованной схемой. Их количество и размеры определяются характеристиками подключаемых кабелей и конструктивными возможностями оболочки.
Для защиты внутренних электрических соединений от пыли и влаги предусмотрено уплотнение корпуса. В зависимости от выбранного исполнения и комплектации степень защиты составляет IP65 или IP66. Конструкция также предусматривает элементы защитного заземления.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретный вариант выбирается с учётом условий эксплуатации и необходимой маркировки взрывозащиты.
Технические характеристики
Применение
КНВ-У 20.30.12 применяется для создания соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, электроснабжения и управления технологическим оборудованием.
Модель подходит для коммутации кабельных линий от нескольких групп датчиков, измерительных приборов и исполнительных механизмов. В зависимости от внутренней комплектации коробка может использоваться для объединения сигнальных, измерительных и управляющих цепей с соблюдением требований к их совместному размещению.
Удлинённая форма корпуса позволяет организовать последовательное расположение клеммных блоков. Это удобно при создании промежуточных коммутационных узлов, к которым подключается оборудование с нескольких участков технологической установки.
Увеличенная глубина особенно актуальна в случаях, когда требуется дополнительное пространство для подключения проводников и размещения внутренних компонентов. При этом фактическая вместимость определяется выбранным клеммным оборудованием, его расположением и параметрами электрических соединений.
КНВ-У 20.30.12 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Возможность установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Прямоугольный корпус размером 200 × 300 × 120 мм сочетает увеличенную монтажную площадь и дополнительную глубину. Такая конфигурация позволяет организовать несколько групп клеммных соединений и предусмотреть пространство для внутренней разводки проводников.
По сравнению с моделью аналогичной ширины и высоты, имеющей глубину 80 мм, КНВ-У 20.30.12 предоставляет больше пространства по глубине для размещения внутренних компонентов. Это расширяет возможности компоновки без увеличения площади, занимаемой корпусом на монтажной поверхности.
Корпус из низкоуглеродистой стали обеспечивает механическую прочность конструкции. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозионного воздействия.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для установки клеммного оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной комплектации позволяет подобрать внутреннее оснащение под конкретную электрическую схему. Клеммные соединения могут распределяться по функциональным группам с учётом количества подключений, сечения проводников и требований к техническому обслуживанию.
Кабельные вводы могут размещаться на различных сторонах корпуса. Их расположение согласовывается с направлением внешних кабельных трасс, габаритами устанавливаемых компонентов и доступным пространством для подключения проводников.
В зависимости от исполнения доступны степень защиты IP65 или IP66 и различные температурные диапазоны. Для серии также предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Возможность их применения определяется выбранной комплектацией и условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 20.30.12 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 20.30.12 из низкоуглеродистой стали для комплектации промышленных систем электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 200 × 300 × 120 мм, необходимое внутреннее оснащение, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
