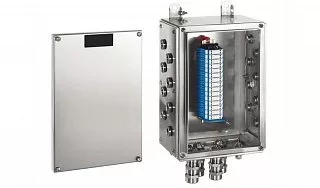

Взрывозащищенная клеммная коробка КНВ-Н 7440A из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 7440A из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Модель относится к глубоким исполнениям серии без фланцев и рассчитана на размещение большого количества клеммных соединений. Увеличенное внутреннее пространство позволяет распределять терминалы по нескольким DIN-рейкам, формировать отдельные группы цепей и организовывать кабельную разводку с учётом требований конкретной схемы.
Корпус и крышка выполнены из нержавеющей стали AISI 316L. Такое исполнение обеспечивает высокую коррозионную стойкость и подходит для эксплуатации в производственных помещениях и на наружных установках, в том числе при повышенной влажности и воздействии агрессивных промышленных сред.
Внутренняя компоновка КНВ-Н 7440A определяется количеством подключаемых линий и сечением проводников. Клеммные терминалы устанавливаются на DIN-рейках, закреплённых на монтажной пластине. Конструкция предусматривает возможность организации внутреннего и внешнего заземления.
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 | 95 | 120 | 150 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 204 | 148 | 115 | 90 | 72 | 58 | 44 | 34 | 23 | 16 | 14 | 11 | 7 |
Технические характеристики
Применение
КНВ-Н 7440A применяется для создания крупных узлов коммутации силовых, сигнальных, измерительных и управляющих цепей во взрывоопасных зонах.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, цепей управления промышленным оборудованием и других электротехнических систем, где требуется сосредоточить значительное количество соединений в одном корпусе.
Для многоканальных цепей с проводниками небольшого сечения КНВ-Н 7440A обеспечивает высокую вместимость: до 204 терминалов для 1,5 мм², до 148 — для 2,5 мм² и до 115 — для 4 мм².
Модель может использоваться и для силовых соединений с проводниками большого сечения. Для 70 мм² допускается до 23 терминалов, для 95 мм² — до 16, для 120 мм² — до 14, для 150 мм² — до 11, для 240 мм² — до 7.
Преимущества практического использования
КНВ-Н 7440A отличается высокой вместимостью и подходит для электрических схем с большим количеством точек подключения. В зависимости от сечения проводников внутри корпуса может размещаться от 7 до 204 клеммных терминалов.
Глубокое исполнение предоставляет дополнительное пространство для прокладки и изгиба проводников, распределения соединений по DIN-рейкам и разделения цепей по функциональному назначению.
Широкий диапазон сечений — от 1,5 до 240 мм² — позволяет использовать коробку как в системах автоматики, сигнализации и контроля, так и в силовых цепях.
Корпус из нержавеющей стали AISI 316L устойчив к коррозии и рассчитан на эксплуатацию в сложных промышленных условиях.
Внутренняя компоновка формируется индивидуально под задачу объекта: учитываются число терминалов, сечения проводников, расположение DIN-реек, разделение групп цепей, организация заземления и дополнительное оснащение.
Купить Взрывозащищенная клеммная коробка КНВ-Н 7440A из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 7440A из нержавеющей стали с внутренней компоновкой под конкретную электрическую схему и условия эксплуатации.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, параметры подключаемых кабелей, требования к кабельным вводам, заземлению и дополнительной комплектации.
