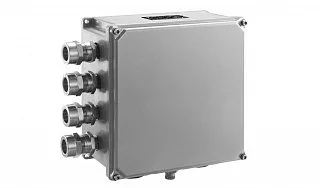

Взрывозащищенная клеммная коробка КНВ-А1414 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А1414 из алюминиевого сплава предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах, где требуется применение электрооборудования во взрывозащищённом исполнении.
Корпус и крышка изготовлены из коррозионностойкого алюминиевого сплава. Наружная поверхность защищена эпоксидным порошковым покрытием, а крышка крепится невыпадающими винтами из нержавеющей стали. Конструкция предусматривает внешний заземляющий болт.
Квадратная форма корпуса позволяет организовать кабельные подключения с нескольких направлений. Внутри устанавливаются DIN-рейки для размещения клеммных блоков. Компоновка определяется электрической схемой, количеством подключаемых кабелей и сечением проводников.
При подготовке корпуса под кабельные вводы необходимо учитывать минимальные расстояния между отверстиями для сверления. Значения зависят от сочетания размеров резьбы. Фактическая возможность размещения вводов определяется доступной площадью стенок корпуса и выбранной монтажной схемой.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Технические характеристики
Применение
КНВ-А1414 применяется для организации кабельных соединений в системах промышленной автоматизации, контроля, сигнализации и управления технологическими процессами.
Коробка подходит для подключения контрольно-измерительных приборов, датчиков, исполнительных устройств и другого электротехнического оборудования. Возможность применения в конкретной взрывоопасной зоне определяется выбранным исполнением и его маркировкой взрывозащиты.
Квадратная конфигурация позволяет распределять кабельные вводы между разными сторонами корпуса. Это удобно для оборудования, к которому кабельные линии подходят с нескольких направлений, а также для промежуточных коммутационных узлов.
При выборе исполнения необходимо учитывать количество электрических цепей, сечение проводников, размеры кабелей, тип клеммных терминалов и требования к расположению вводов.
Преимущества практического использования
КНВ-А1414 выпускается в квадратном корпусе размером 140 × 140 мм с двумя вариантами глубины — 90 и 112 мм. Внутренние размеры составляют соответственно 130 × 130 × 82 мм и 130 × 130 × 104 мм. Возможность выбора глубины позволяет учитывать необходимое пространство для размещения клеммных блоков и подключения проводников.
Корпус из алюминиевого сплава сочетает механическую прочность и относительно небольшую массу. Эпоксидное порошковое покрытие обеспечивает дополнительную защиту поверхности при промышленной эксплуатации.
Монтажные расстояния составляют 93 × 120 мм, диаметр крепёжных отверстий — 7 мм. Масса коробки — 1,5 кг.
Для серии предусмотрены различные виды взрывозащиты и варианты внутреннего оснащения. Клеммные блоки, DIN-рейки, кабельные вводы и дополнительные компоненты подбираются в зависимости от электрической схемы и условий эксплуатации.
Возможность выбора глубины корпуса и индивидуальной подготовки отверстий позволяет адаптировать коробку под особенности размещения оборудования. При этом соблюдаются необходимые расстояния между отверстиями и ограничения по доступной площади стенок.
Купить Взрывозащищенная клеммная коробка КНВ-А1414 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А1414 из алюминиевого сплава для комплектации систем промышленной автоматизации, контроля, управления и электроснабжения.
Для подбора исполнения необходимо указать требуемый вид взрывозащиты, необходимую глубину корпуса, количество и сечение проводников, тип и число клеммных терминалов, параметры подключаемых кабелей, размеры резьбы и расположение кабельных вводов.
Комплектация определяется с учётом электрической схемы, условий эксплуатации, доступного монтажного пространства и необходимости дополнительного оборудования.
